導流洞進口漸變段頂拱混凝土澆筑承重吊模施工

公伯峽水電站導流洞進口漸變段頂拱模板設計及施工——對于混凝土漸變體型的施工，關鍵在于模板的制作與安裝。模板的設計不僅需要考慮它的剛度、強度，還要根據其他影響因素不斷地優化方案，對模板的型式、選材等綜合考慮．從而做到在達到澆筑體型要求和強度、剛...

對于混凝土漸變體型的施工,關鍵在于模板的制作與安裝。模板的設計不僅需要考慮它的剛度、強度,還要根據其他影響因素不斷地優化方案,對模板的型式、選材等綜合考慮,從而做到在達到澆筑體型要求和強度、剛度要求的前提下節約材料、減小施工難度,并能交叉作業。本文著重介紹了公伯峽水電站導流洞進口漸變模板的設計和施工過程。

溪洛渡左岸導流洞進口漸變段混凝土襯砌斷面大，異型漸變結構型式襯砌復雜，模板運輸、定位、加固困難，過流面混凝土成型質量要求高，因此對模板面板平整度、模板剛度有很高要求，且必須采取有效的專項措施以確保混凝土施工質量。施工局根據導流洞進口漸變段混凝土的結構型式及實際施工情況，邊墻采用標準鋼模板、項拱采用高支撐架結構支撐標準鋼模板與定制弧型鋼模板進行施工，滿足了工期要求，并確保了工程質量。

龍灘左岸導流洞為特大型水工隧洞,對襯砌混凝土的密實度、平整度和光潔度都有很高的要求,施工工期緊,頂拱第一倉混凝土的澆筑措施直接制約著直線工期。本工程對頂拱第一倉混凝土澆筑而采取的一些切實可行的技術措施及混凝土施工過程中出現冷縫、初凝及停倉事故時的應急措施,對類似工程都具有借鑒作用。

中中國水利水電第七工程局瀑布溝電站項目經理部導流洞工程[合同編號：pbg-2002-018]*施工階段 1 2#導流洞f7斷層影響帶上層混凝土施工措施 根據2＃導流洞(上游)開挖所揭露的地質情況是：在下支洞口出露的f7斷層與洞軸線小角度相交(交 角50),傾角為60～700,斷層寬度5～7m。2#導流洞f7斷層影響的范圍（預計長度為300m）。由于裂隙比 較發育，在邊墻和頂拱部位形成滑移面，為保障施工安全和洞室的穩定，根據現場實際情況，需要在 2#導流洞下部開挖前對其進行上部混凝土襯砌。 一、混凝土分段、分層 1、混凝土分段 混凝土邊墻每15m為一段，頂拱每9m為一段。 2、混凝土分層 為確保與下部邊墻混凝土良好的銜接，在上層混凝土澆筑時，邊墻底部按照1:1坡度預留坡口。 上層混凝土澆筑分2層（見分層圖），施工順序為：邊墻→頂拱 二、方法說明 1、按照規范鋼筋的搭

2014年2月15日上午．由葛洲壩三峽建設公司承建的烏東德水電站左岸導流洞出口導墻混凝土正式開倉開澆筑．擰開了烏東德水電站導流洞工程碾壓混凝土澆筑施工帷幕。

官地水電站左岸導流洞進口漸變段的施工克服了地質條件惡劣、復雜,設計開挖斷面大,且斷面型式對圍巖穩定不利,施工進度緊張等難點,在施工過程中,密切結合實際,深入進行了技術方法研究,采取了切實有效、安全、快速的施工方法。重點介紹了特大洞室進口洞臉的支護型式和進口段的開挖方法及支護型式,以及所采取的具體施工手段及措施,為類似工程的施工積累了寶貴經驗。

官地水電站右岸導流洞進口漸變段屬特大型洞室。結合進口漸變段不良地質段的施工情況,圍繞惡劣地質條件下特大斷面洞室開挖支護、塌方處理、隧洞混凝土襯砌等方面的施工技術進行了總結。

1工程概況1.1工程簡介猴子巖水電站位于四川省甘孜藏族自治州康定縣孔玉鄉,是大渡河干流水電規劃\"三庫22級\"的第9級電站。壩址控制流域面積約54036km2,多年平均流量774m3/s。水庫正常蓄水位1842m,電站裝機容量1700mw,單獨運行年發電量

百色水利樞紐導流洞招標設計，進口漸變段二次襯砌斷面采用非標準方變圓型式，使得在淺埋泥巖中開挖大尺寸隧洞較易成洞，而且方便施工；經采用結構力學方法計算，所選二次襯砌斷面尺寸滿足各運行工況要求。

糯扎渡水電站3號導流隧洞進口漸變段開挖斷面的跨度、高度均較大,且進口漸變段部位的巖體節理發育,巖石破碎,地質條件復雜。經過業主、設計、監理、施工單位以及有關咨詢專家充分研究討論,施工過程中除了嚴格按照確定的施工方案開挖支護及必要的安全措施外,必須通過地表進行加固處理,以確保工程的絕對安全。通過地表加固處理,對洞室頂部及兩側的巖體進行固結灌漿,安裝懸吊錨筋樁,提高了巖體的整體性和穩定性,為進口漸變段的安全施工奠定了較為堅實的基礎。

金沙江白鶴灘水電站右岸布置4#、5#兩條導流洞,其中4#導流洞進口設置岸塔式閘門井,閘室進水口為喇叭口狀,進口頂拱為橢圓形漸變頂拱,施工斷面尺寸大,結構復雜,混凝土澆筑體型要求高。通過采用模架施工技術,大大的減少了承重支撐系統的投入,節約了成本,縮短了施工工期,保證了導流洞過流節點目標的實現。

金沙江白鶴灘水電站右岸布置4#、5#兩條導流洞,其中4#導流洞進口設置岸塔式閘門井,閘室進水口為喇叭口狀,進口頂拱為橢圓形漸變頂拱,施工斷面尺寸大,結構復雜,混凝土澆筑體型要求高。通過采用模架施工技術,大大的減少了承重支撐系統的投入,節約了成本,縮短了施工工期,保證了導流洞過流節點目標的實現。

導流洞洞身混凝土襯砌,有于受到構筑物截面的限制,沒有足夠的工作空間,更多采用泵送混凝土。泵送混凝土在工作面狹小空間內施工具體有很大優越性。(一)原材料的選擇。根據導流洞特點和現場施工設備,配制滿足設計要求的泵送混凝土,一、混凝土配合的確定

積石峽水電站導流洞與中孔泄洪洞交叉段頂拱跨度大,斷面為平頂扭面,支撐系統繁雜,頂拱混凝土澆筑模板支撐系統采用底部鋼管支柱支撐桁架梁平臺,平臺上搭設碗扣腳手架支撐方法。此種施工方法的應用減少了對導流洞施工的干擾,加快了施工進度,保證了交叉段頂拱混凝土質量,確保了關鍵工期。

功果橋?qū)Я鞫催M口段處于方變圓的漸變段,跨度達24.4m,洞身履蓋薄,巖體強風化,頂拱因弧度平緩而自穩條件差,采用獨特的鋼支撐支護方案,大跨度隧洞僅安裝頂拱部分鋼支撐,取消隧洞洞身高邊墻鋼支撐,采用錨筋樁和系統錨桿對高邊墻進行錨固支護,并取得成功。不僅節省工期,也為隧洞支護提供新借鑒方案。

小灣電站導流隧洞工程進口漸變段是施工難度大、技術要求較高的施工項目。需提高施工質量和安全要求,合理利用設備的工作特性,使混凝土施工作業標準化、規范化,最終提高施工企業的效益。

糯扎渡水電站左岸導流洞進口漸變段由矩形變城門洞型,開挖斷面尺寸為27.6m×26.3m(寬×高)。洞口為平頂,埋深淺,為大跨度結構,為確保開挖期間的圍巖穩定,施工前期采用懸吊錨筋樁預加固洞頂,以平衡拱理論對懸吊錨筋樁的取值進行計算。

龍灘水電站導流洞進水口施工工期緊，若按常規方法施工難以滿足進度要求，采用鋼桁架梁支撐及頂拱混凝土拱殼一次成型技術，節省了施工時間，保證了工期質量及導流洞的按期過流。

龍灘水電站導流洞進口閘室頂拱混凝土快速施工方案——龍灘水電站導流洞進水口施工工期緊，若按常規方法施工難以滿足進度要求，采用鋼桁架梁支撐及頂拱混凝土拱殼一次成型技術，節省了施工時間，保證了工期質量及導流洞的按期過流。　　

導流洞閘門封堵混凝土疊梁設計與施工 趙西榮 （中國水電十五局陜西西安710065） 摘要：閘門封堵是實現導流洞封堵的一個重要環節，本文通過對鋼閘門設計進行優化分析，論述了混凝土疊梁施工 的技術可行性和經濟節約性。 關鍵詞：閘門優化混凝土疊梁設計與施工 1工程概況 水泊峽水電站導流洞進口位于右岸壩前60.8m處，由明挖段、進口段、洞身段和出口段組成， 總長282.49m，其中進口段長31.00m，隧洞洞身長217.90m，出口擴散段長33.33m。導流洞開挖斷 面為d=7m的圓洞型，襯砌后標準斷面為d=6m，軸線為折線，方向為e～ne60°～ne30°，在洞身 導0+138.49~0+176.88段設一個半徑為36m，圓心角度為60°的拐彎段。進口底板高程1742m，出 口底板高程1739m，縱坡為1.37%。 進水塔高10m，底部高

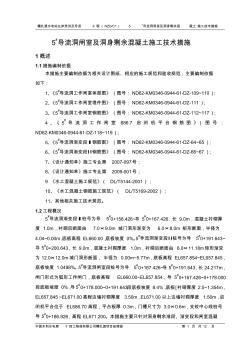

糯扎渡水電站左岸泄洪及導流工程（nzd/c1）5#導流洞閘室及洞身剩余混凝土施工技術措施 中國水利水電第十四工程局有限公司糯扎渡項目經理部第1頁共12頁 5#導流洞閘室及洞身剩余混凝土施工技術措施 1概述 1.1措施編制依據 本措施主要編制依據為相關設計圖紙、相應的施工規范和驗收規范，主要編制依據 如下： 1、《5#導流洞工作閘室體型圖》（圖號：nd62-km0346-0944-61-dz-109~110）； 2、《5#導流洞工作閘室埋件圖》（圖號：nd62-km0346-0944-61-dz-111）； 3、《5#導流洞工作閘室鋼筋圖》（圖號：nd62-km0346-0944-61-dz-112~117）； 4、《5 # 導流洞工作閘室686.7啟閉機平臺鋼筋圖》（圖號： nd62-km034
